先导式安全阀的工作原理

关注次数:       发布时间:18-03-26

当被保护系统处于正常运行状况时。导阀阀腔内的滑阀处于开启状态,系统压力从主阀进口通过下导管、导阀阀腔和上导管传入主阀阀瓣(活塞)上方气室,此时上方气室气体压力等同于主阀进口的系统压力。导阀密封面处于密封状态,确保主阀上方气室的气体无法从导阀泄放口排出。由于活塞面积大于阀瓣密封面面积,系统压力对主阀瓣产生一个向下的合力,使主阀处于关闭、密封状态。

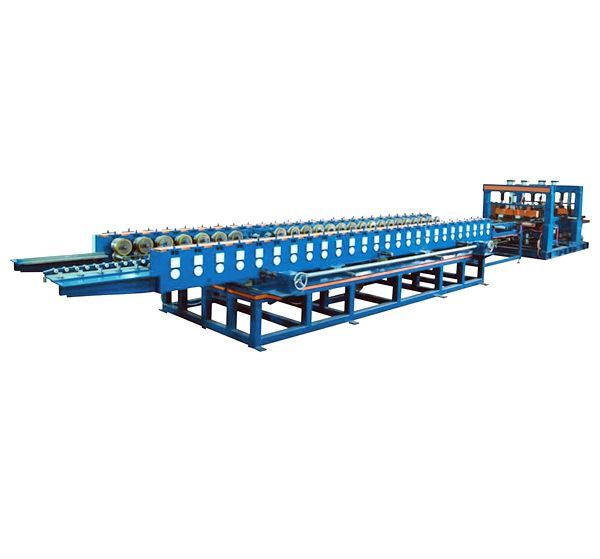

LWG-600型内外门板自动化流水线
       当系统压力升高达到整定压力时,气体在导阀密封面处向上顶起导阀的阀芯,使密封面处于开启状态,同时导阀阀腔内的滑阀向上移动,封闭导阀阀腔的过气通道。主阀阀瓣上方气室的介质经由打开的导阀密封面排出,使主阀阀瓣上方压力降低。主阀阀瓣在进口压力的推动下打开而使系统卸压。当系统压力降低到一定值时,导阀阀芯在弹簧的作用下向下回座,导阀密封面关闭,导阀阀腔的滑阀打开,阀腔畅通,系统压力再次通过导阀阀腔传入主阀阀瓣上方气室,并推动主阀阀瓣关闭当系统压力低于阀的设定压力时,介质压力经导阀上密封传入主阀压力室、作用在主阀瓣上,产生向下力,关闭主阀;当系统压力增加接近设定压力时,导阀活塞提升而上密封关闭,此时导阀下密封仍在关闭。系统压力在稍有增加,下密封微启、主阀压力室内压力通过导阀排除气口排除;当系统压力达到和稍高于设定压力时导阀下密封开启,排放超压,这又使导阀活塞趋于下降。此反馈作用可使主阀瓣浮于某一位置,达到调节作用;当系统压力超压,主阀瓣达到全启;当系统压力降至设定压力以外,导阀下密封关闭。进一步降压至回座压力室压力恢复,关闭主阀。
